10m-15m-20m Full Size Yagi

10m/15m/20m Tribander Yagi

(pls click eng. version)   eng




                ÖNEMLİ NOT: Bu anten Radyo Amatörlüğüne Hediyemdir! Bu veya diğer projelerimi PARA KARIŞIĞI yaparak başka amatörlere pazarlandığı duyumları gelmektedir. Böyle bir durumun tespiti halinde gerekli tüm işlemler yapılacaktır.

        40m, 20m, 15m ve 10m Bandlarında daha önceleri yapmış olduğum Mono band çok elemanlı yagilerden Contest ve DX çalışmalarımda aldığım sonuç ve tecrübeler ışığında herkesin yapabileceği, tek boom üzerinde  üç bandın da çalışabileceği bir anten oluşturma fikri doğdu. Yapmış olduğum tasarımlarımı MMANA-GAL programı ile çeşitli çalışmalar yaptım. Burada benim için en önemli seçenek aslında küçük gibi görünen ama full size yapıya sahip bunun yanında da performansından ödün vermeyen bir proje ortaya çıkartmaktı. Boydan kısaltılmış Traplı Antenlerdeki Band darlığı ve diğer eksileri yaşamak istemiyordum. Bu da ancak full size bir tasarım ile mümkün olurdu. 4m Boom uzunluğu bu düşüncelerimin bir parçası olarak ortaya çıktı. Bu boydaki bir boom üzerine dizilecek malzemelerin taşıma direnci daha yüksek olacak ve aynı zamanda da çatının tamamı yerine yüzde yetmişbeşi kaplanacaktır. Bu da tabiki işin şakası! Ancak 11m lik kanat uzunlukları ile oldukça büyük gözükecektir.

         Bu anteni 14, 21 ve 28 Mhz bandlarında full size olarak tasarladım. Böylelikle boydan kısaltılmış antenlerde olduğu gibi dar bir band aralığına sıkışıp kalmayacak ve performansı da yüksek olacaktı.  Anten üç band frekans aralığında swr değerleri <1,5 altında olduğu görüldü.

BAND    : 10m/15m/20m

Kazanç(dBi) : 13/12 /11

        Kullanılan malzemelerin temini konusu ilk başlarda birçok arkadaş da olduğu gibi beni de tedirgin etmişti. Çünkü en önemli mesele Alüminyumların sertlik dereceleri idi. İlk işe Ülkemizde anten yapımına uygun alüminyum olup olmadığını araştırmaya başladım.  Bu araştırmalar sonucunda 6013, 6063 ve 6082 sertlik değerlerinde Alüminyum imalatının yapıldığını öğrendim. Burada en sert alüminyum olan 6013 çok nadir üretildiği ve aşırı rüzgârlarda kırılma riski olduğunu öğrendim. Orta yollu sertlik derecesi olan ve 6013 e göre kırılgan olmayan 6063 seri Alüminyumda karar kıldıktan sonra tüm proje listesini oluşturup sipariş verdim. Burada aşağıda listede belirtilen Alüminyum malzemeler hazırlandı ve eleksual işlemine tabi tutuldu. Burada çok önemli olduğunu düşündüğüm ve sonra yine bahsedeceğim husus kaplama olarak kullanılan eleksual malzeme iletken değildir. Mutlaka iç-içe giren bölümler zımparalanarak parlatılmalıdır.

      Diğer bir husus kullanılan kelepçelerdi.  Seçilen yan malzemeler piyasada kolay bulunan ve yapılacak antende sağlamlığı performanstan ödün vermeden kaybetmeyecek malzemeler olmalıydı. Boom üzerinde elemanları tutacak olan ve araçlarda egzoz kelepçesi olarak kullanılan metal sıkıştırıcı kelepçeler   ve Hidrolik boruların döşenmesinde kullanılan Hidrolik Kelepçelerin bu iş için  mükemmel seçim olacağını düşündüm. Bu malzemeleri incelediğinizde Yagi imalatı için özel olarak  tasarlanarak imal edilmiş hissine kapılabilirsiniz. İşte burada neyi nerede kullanacağınızı iyi bilmeniz sizi doğru sonuca götürdüğünü görürsünüz. Ben de öyle yaptım.  Ayrıca kullanılacak civataların da krom malzemeden seçilmesi önemliydi. Yıllarca dış ortamda  kalacağından paslanmaması gerekecekti. Bir diğer hesap gerektiren nokta da elemanlar arası izolatör olarak kullanılacak plastik malzemenin tornada çektirilmesi idi. Piyasadan di-elektrik yani iletken olmayan sert plastik malzemeyi sanayiden temin edip tornada uygun kalınlıkta işteterek bu sorunu da çözdüm. (40m Kit geliştirilmiş testleri tamamlanmış olup mükemmel performans sergilemiş ancak uygulama makale haline henüz getirilmemiştir.)

TA7OM 10m/15m/20m Yagi





Antenin kurulduğu şekildeki ölçüleri ( Bir Kanat)

band-boru

Alüminyumların Kesim Uzunlukları Aşağıdaki tablodaki gibi olmalıdır.(+25cm İçeri girme payları eklenmiş şekildeki hesaplamalarıdır. Bu şekilde kesilecektir.)

borular25cm



        Hidorlik kelepçeleri için orijinal vidalarının da alınması unutulmamalıdır. Alınan Civataların uzunlukları kelepçelerden 1cm daha uzun olmalıdır.

Alüminyum veya Krom Saç Plakalar (Direk bağlantı aparatı) :

30×6(veya7) ebatlarında 3mm kalınlık veya 24x10cm (BOOM İÇİN Lamadan kullanılabilir.)



ALÜMİNYUM KESİM ÖLÇÜLERİ

      Aşağıda belirtilen kesim uzunlukları Alüminyumların 6m gibi bir boyda satılması sebebiyle en az fire verecek şekilde hesaplanmıştır.

1 Adet Yagi için Malzeme uzunlukları ve artan malzemeler





   Teknik Notlar;

Bu antende Balun kullanmanız zorunlu değildir. Kullanacağınız kabloyu bağlantı noktasından itibaren 15-20cmm Çapında hava aralıklı olarak 4-5 tur sarmanız yeterli (Çirkin Balun). Mükemmel bir patern için Balun olarak 1:1 Balun kullanabilirsiniz.



  20m Patern; ( on metrelik Kule üzerinde hesaplama yapılmıştır.)

20m 3D

     20m SWR; Band genişliği 398 Khz. ( Band başı ve sonu SWR 1,5 olarak hesaplanmıştır)



15m Patern; (on metre Kule üzerinde hesaplama yapılmıştır.)



15m 3D

      15m SWR; Band genişliği 333Khz, Band başı ve sonu SWR 1,5 olarak hesaplanmıştır





10m Patern; ( on metre Kule üzerinde hesaplama yapılmıştır.)





10m 3D

     10m SWR; (Band genişliği 1283 Khz, Band başı ve sonu SWR 1,5 olarak hesaplanmıştır)



       L-Köşebent; (13cm uzunlukta)





l-kosebent



Egzos Kelepşesi (Elemanlar için 47’lik, Kule Montaj borusu için 54’lük)

Elemanların montaj Şekilleri;

Piyasada Hidrolik Kelepçesi olarak satılan malzemeler







     Driver Elemanların izolatörleri. Sert plastik;

    Bu malzeme uygun plastik malzemeden kullanılan alüminyumların iç kısımlarının kalınlıklarına göre tornacıda çektirilecek olup her biri ortalama 25cm boyunda ve resimde de görüldüğü gibi orta kısımlarında 2,5cm’lik bir set bırakılmalıdır.





      Elemanları Ekleme Şekilleri;

    Vidalama yöntemine dikkat edilmelidir. Aşağıdaki resimlerde de göreceğiniz üzere  Alüminyum borulara uygun krom cıvatalara göre delikleri açılır, ancak açılan deliğin bir tarafı üst alüminyumda cıvatanın başının geçeceği kadar genişletilerek elemanın tam ve sıkı şekilde sıkılması sağlanır. Aksi takdirde tam ve güçlü bir sıkıştırma yapmak mümkün değildir. Paslanmaması için krom vida ve gevşemeyi engellemek için altına rondela kullanmak gerekir.







      Driverlerin montaj şekilleri;  (Lama 6X30cm)Kelepçelere göre uygun delikler delinecek.



      Phase Line;
     Kutu alüminyumlar 102cm boyunda ve 2x2cm olacaktır.





      Coax Kablonun Antene Bağlanması;

     Antenimizin giriş empedansı 50 ohm dur. Aşağıda resimde gördüğünüz şekilde 15-20cm çapında 5-6 tur kabloyu havada bobin şekline getirerek istenmeyen radyasyonların aşağı inmesi önlenir. Çirkin Balun da dediğimiz bu yöntem antenimize uygundur. Ancak 1:1 balun da kullanabilirsiniz. Balun kullanmaz iseniz anten paterniniz düzgün olmayacağı gibi enterferans riski de olabilir.





     Direk Montaj Aparatı;

    Antenimizi havada tutacak olan kelepçe ve sac düzeneği resimde görülmektedir. Özellikle krom kaplamalı saç seçilmesi uygun olacaktır.



        Ayar işlemi:

      Anten için verdiğim ölçülere uyulduktan sonra ayar gerektirmez. Yukarıda anlatılan değerler aynı şekilde çıkacaktır. Ancak kurulduğu yerdeki  çevresel etkiler veya el işçiliğinden kaynaklı hatalar sonucunda swr değerlerinde aşağı yada yukarı kayma olabilir. Bu doğaldır. Ölçülen değerlere göre elemanların en uç noktalarından bandın aşağısında tutuyorsa kısaltma, yukarısında tutuyorsa yeterince uzatma işlemi yapılarak düzeltilmelidir. Bu güne kadar imal edilen antenlerde yukarıda belirtilen swr değerleri aynı şekilde ölçülmüş ve bütün bandlarda 1:1 seviyesine ayarlanmış olup testlerde oldukça başarılı sonuçlar alınmıştır.

 Önemli Not: Anten kuleye montaj edilirken Kabloyu bağladığımız Phas Line dediğimiz iniş kablosunu girdiğimiz yer aşağı bakacak şekilde monte edilmesi yağmur ve kar yağdığında etkilenmesini önleyecektir.

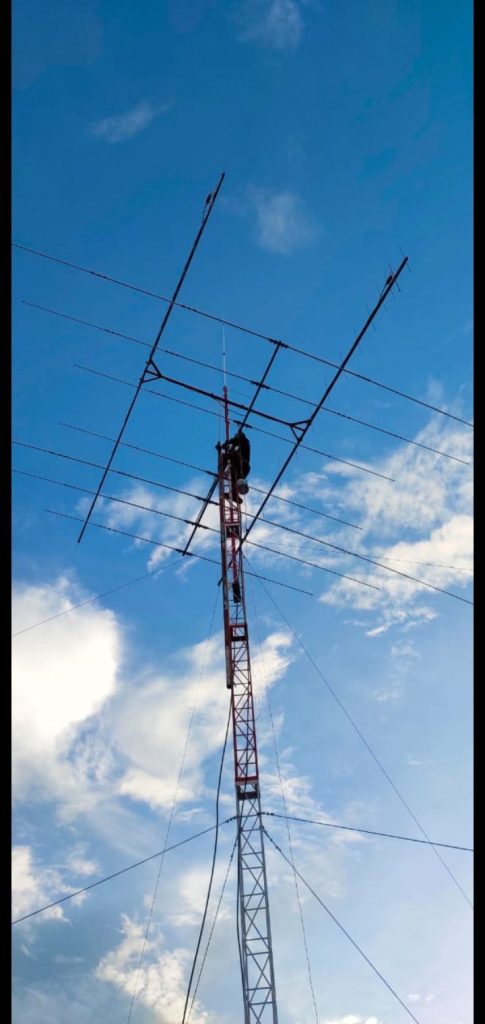

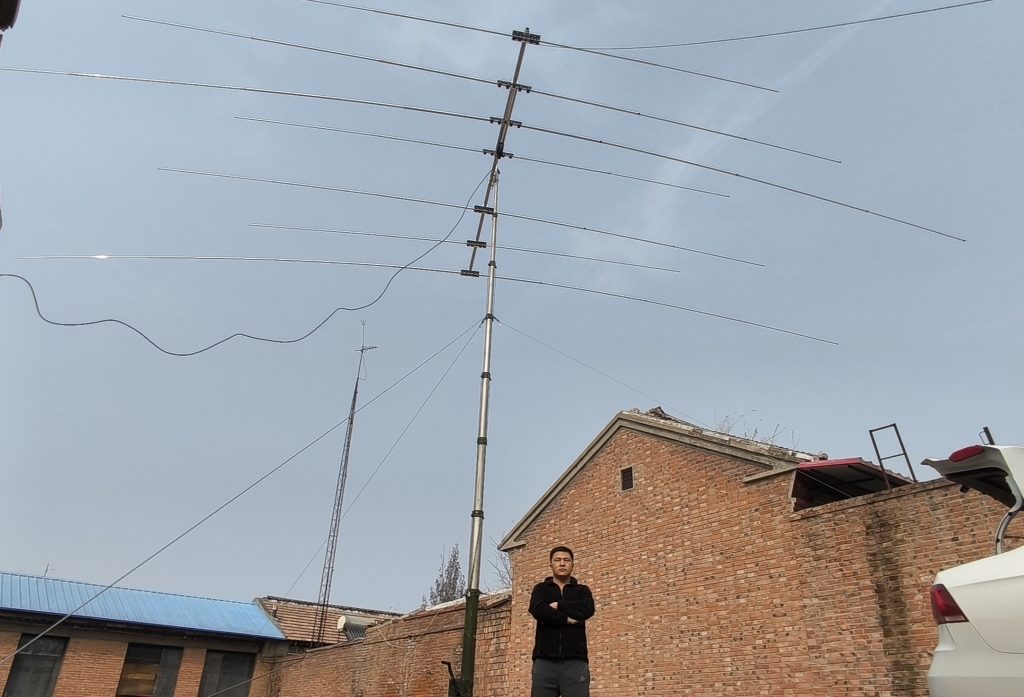

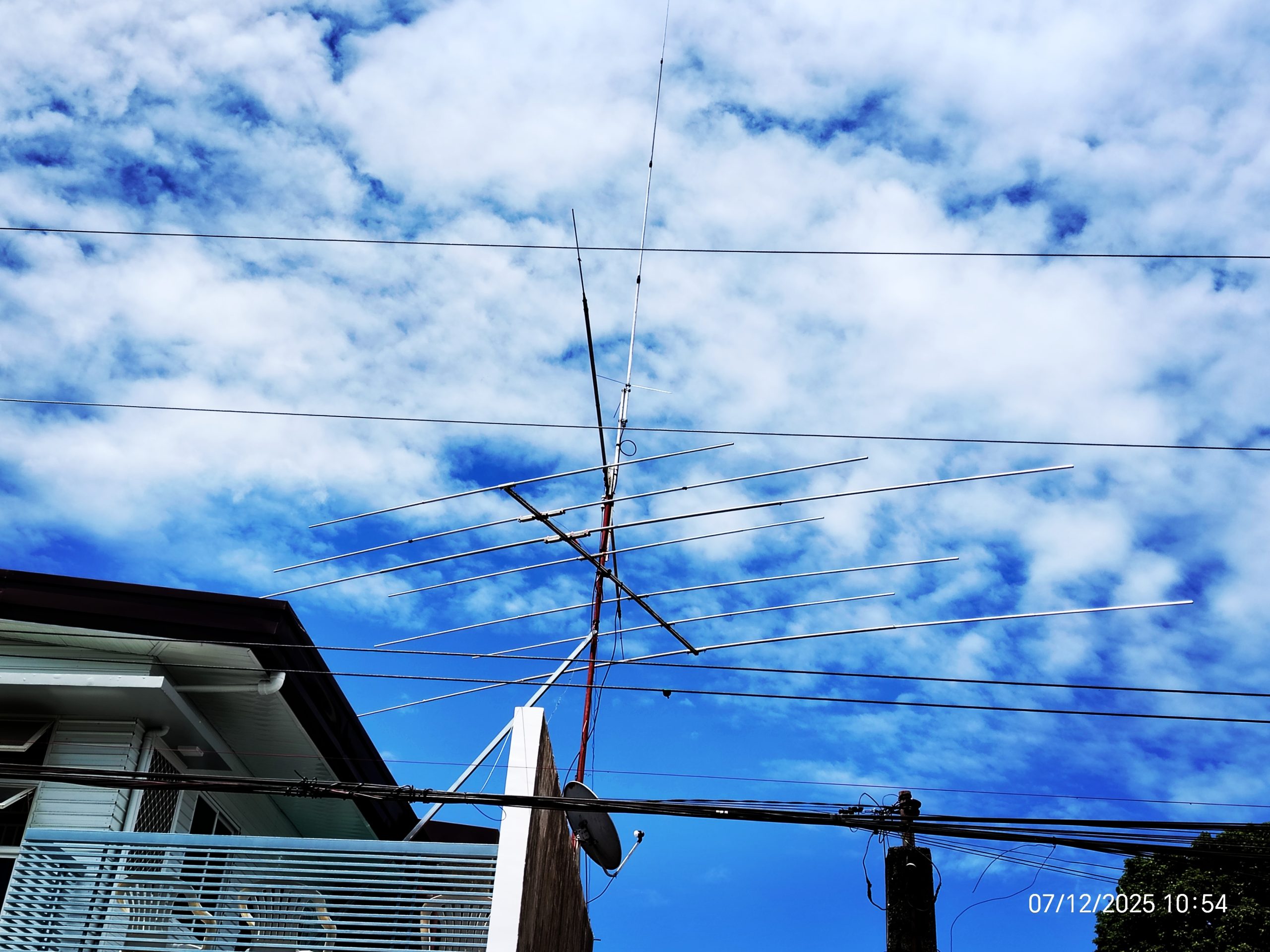

Çalışan Anten’lerden birkaç resim;

CQ WW DX Contest 2013 10m bandı World 6.  Bu yagi ile yaptığım ilk Contest ve dünya altıncılığı. Bundan sonra yapan, DX ve Contest çalışmalarına katılan herkes benzer performansı aldıklarını bildirdiler.





TA7OM – Hudaverdi Gunes





TA7N – Ayhan ERDAL





YM9KM – TRAC Artvin Şubesi





TC100KT -TRAC Çanakkale Şubesi





TA7SO – Ömer BÜYÜKKARA







TA5BS – Adem SOĞUKKANLI





YM2KQ – TRAC Gölcük Şubesi





TA3AER – Abdulkadir ERYILMAZ





TA2IMG – Mustafa Kemal GUNER











ta3lsd

TA3LSD – Levent Suleyman Dikmen



TA7K, Kadir TURHAN





      NOT: Bu projeyi yapan arkadaşların anten kurulumundan sonra bir adet resim göndermelerini rica ediyorum. Resim burada yayınlanacaktır.



      Sonuç:

      Bu anten tarafımca tasarlanmıştır. Ben Anten mühendisi değilim. Ama yaptığım ve tasarladığım ekipmanların amatörlerin ihtiyaçlarını karşılaması beni mutlu eder. Bu veya diğer projelerimi ticari bir amaç olmamak kaydı ile paylaşabilirsiniz. Bu antenin toplanması aşamasında mekanik aksamlarında verdiği güzel fikirler ve çalışmanın başından sonuna kadar yaptığı katkılar dolayısı ile ta7q Bülent’e teşekkür ederim.



10m 15m 20m Yagi (V2) 50 Ohm pdf olarak İndirmek için tıklayınız

10m 15m 20m Yagi (English pdf)eng

Şimdiden yapacak olanlara başarılar dilerim.

73! TA7OM, Huda.
